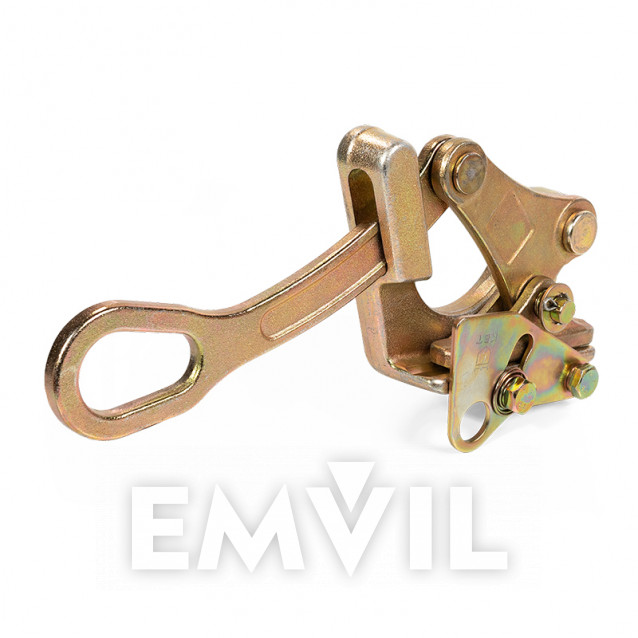

Затиск для натягу троса 3т "Жаба" (13-030)

ПРИЗНАЧЕННЯ

Монтажний затискач 13-030 призначений для регулювання стріли підвісу на лініях СІП, шляхом фіксації несучої жили проводу.

Затиск даного типу призначений для затиску і подальшого протягування або натягу канатів і кабелів. Проста і надійна конструкція пристрою забезпечує швидкий затиск кабелю: потрібно опустити язичок і вставити кабель в струмочок затиску. Чим більше прикладається зусилля, тим сильніше затиск.

Технічні характеристики:

Вантажопідйомність 3т

Діаметр кабелю від 8мм до 32мм

Робоче навантаження 30Кн

Довжина 310мм

Вага 2,6кг

Влаштування:

Монтажний затискач складається з вушка  для установки гака лебідки, важільного механізму для змикання губок і самих фіксуючих губок для фіксації кабелю в затиску.

Порядок роботи:

1) Подайте вушко монтажного затиску в сторону фіксуючих губок, при цьому губки розкриються.

2) Встановіть несучу жилу дроту між фіксуючими губками і потягніть вушко в зворотню сторону для фіксації жили.

3) Встановіть гак лебідки у вушко  монтажного затиску. Переконайтеся, що гак встановлений надійно.

4) Монтажний затискач знаходиться в робочому положенні
