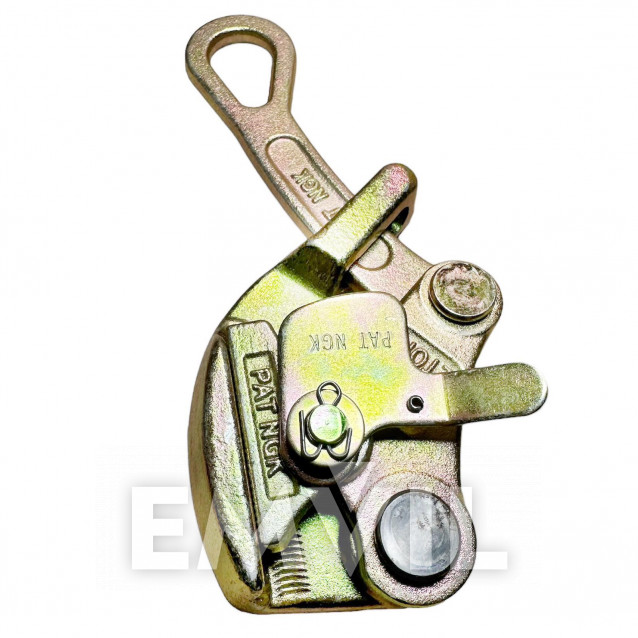

Зажим для натяжки кабеля "Лягушка" 2т до 22мм (код 13-020)

НАЗНАЧЕНИЕ

Монтажный зажим 13-020 предназначен для регулировки стрелы подвеса на линиях СИП, путем фиксации несущей жилы провода.

Захвата данного типа предназначен для захвата и последующего протягивания или натяжения канатов и кабелей. Простая и надежная конструкция устройства обеспечивает быстрый захват кабеля: нужно опустить язычок и вставить кабель в ручеек как показано на рисунке. Чем больше прикладываемое усилие, тем сильнее зажим.

Технические характеристики:

Грузоподъемность 2т

Диаметр кабеля от 4мм до 22мм

Рабочая нагрузка 20KH

Длина 245мм

Вес 1,5кг

Устройство:

Монтажный зажим состоит из ушка для установки крюка лебедки, рычажного механизма, для смыкания губок, и самых фиксирующих губок, для фиксации кабеля в зажиме.

Порядок работы:

1) Подайте ушко монтажного зажима в сторону фиксирующих губок, при этом губки раскроются.

2) Установите несущую жилу провода между фиксирующими губками и потяните ушко в обратную сторону для фиксации жилы.

3) Установите крюк лебедки в ушко монтажного зажима. Убедитесь, что крюк установлен надежно.

4) Монтажный зажим находится в рабочем положении
